產品簡介
- 8 個 PWM 輸出和 8 個計數器輸入
- PWM 輸出支持暴沖 (Burst) 和連續模式
- PWM 輸出支持軟件和硬件觸發模式
- PWM 輸出可單獨或同步
- 高速計數器
- 內建雙看門狗機制

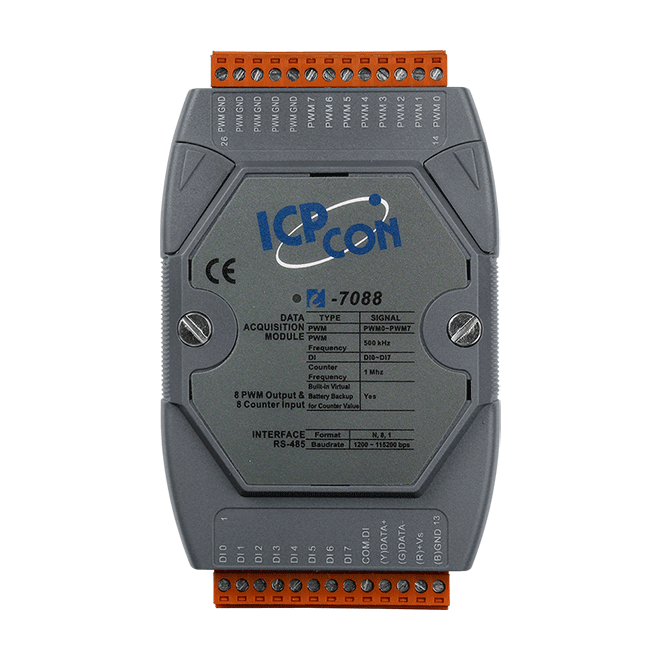

I-7088 提供 8 通道 PWM (脈沖寬度調制) 輸出和 8 通道計數器輸入，可用于開發功能強大且具有成本效益的模擬控制系統。PWM 是一種用于控制模擬電路的強大技術，使用數字量輸出生成具有可變占空比和頻率的波形，然后可用于控制模擬電路的應用，例如控制馬達的位置或速度，燈的亮度，或風扇的速度等。根據應用，PWM 輸出可以使用突發模式或連續模式。此外，所有數字量輸入通道均可用作速度高達 1 MHz 的高速計數器。M-7088 支持 Modbus RTU 和 DCON 通訊協議，可通過軟件配置，所有硬件規格與 I-7088 相同。I-7088(D)/S 和 M-7088(D)/S 允許負載電壓從 +3.5 V 增加到 +50 V，用于 8 通道 PWM (脈沖寬度調制) 輸出和 8 通道高速計數器。
應用
?控制電機位置/速度
?調整燈的亮度
?控制風扇速度
規格
| CPU 模塊 |
| 看門狗計時器 |
模塊, 通訊 (可編程) |
| EMS 防護 |
| EFT (IEC 61000-4-4) |
±4 kV (于電源) |
| ESD (IEC 61000-4-2) |
±4 kV (于每個接觸端子) |
| PWM |
| 通道數 |
8 |
| 類型 |
TTL |
| Sink/Source (NPN/PNP) |
Sink, Source |
| 負載電壓 |
+5 VDC |
| 負載電流 |
Sink: 10 mA @ 5V /通道
Source: 1 mA @ 5V /通道 |
| 頻率 |
1 Hz ~ 500 KHz |
| 空佔比 |
0.1 ~ 99.9 % |
| 模式 |
Burst, Continuous |
| 脈沖串?dāng)?shù)量 |
1 ~ 65535 |
| 觸發啟動 |
硬件或軟件 |
| 計數器/頻率/編碼器 輸入 |
| 通道數 |
8 |
| 類型 |
計數器 |
| 計數器模式 |
Up |
| 計數器/編碼器 Bits |
32-bit |
| Sink/Source (NPN/PNP) |
Sink |
| ON 電壓準位 |
+3.5 ~ +5 VDC |
| OFF 電壓準位 |
+1 VDC Max. |
| 最快速度 |
1 MHz |
| 串口 |
| 端口 |
1 x RS-485 |
| 波特率 |
1200 ~ 115200 bps |
| 數據格式 |
(N, 8, 1), (N, 8, 2), (E, 8, 1) 或 (O, 8, 1) |
| 通訊協議 |
DCON |
| 電源 |
| 反極性保護 |
有 |
| 輸入范圍 |
+10 ~ +30 VDC |
| 功耗 |
2.9 W |
| 機構 |
| 尺寸 (mm) |
72 x 123 x 35 (W x L x H) |
| 安裝 |
DIN 導軌式安裝 |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-40 ~ +85 °C |
| 濕度 |
10 ~ 95% 相對濕度, 無結露 |
