產品簡介
- 強大的 MCU 處理高效的網絡流量
- 2 個 RJ-45 EtherCAT 連接器
- 將 RS-232/422/485 串行設備集成到 EtherCAT
- 允許系統集成商將舊的自動化設備改裝到現代 EtherCAT 通信結構中
- 無需對連接的設備進行硬件或軟件更改
- 兼容所有支持 EtherCAT 的 PLC
- 執行完整的串行協議轉換，無需 PLC 功能塊
- 支持最大 256 WORD 輸入和 256 WORD 輸出數據
- 支持串口接口
- 支持 Modbus RTU (Master) 協議
- 支持 RS-232/422/485 端口
- 支持最大波特率 115200 bps
- CE UKCA FCC RoHS WEEE

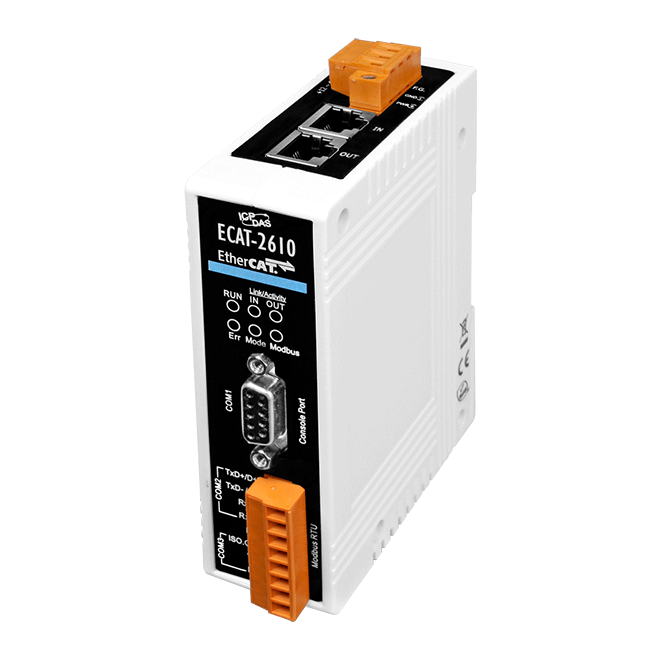

無需對設備進行任何更改，即可將基于串行 RS-232/422/485 的工業設備和設備集成到 EtherCAT 控制系統。 只需連接、配置即可完成。 ECAT-2610 Communicator 是經過驗證且值得信賴的協議轉換器網關，可將非聯網工業設備和設備連接到 EtherCAT。 網關執行智能協議轉換，并將串行數據作為易于處理的 I/O 數據提供給主 PLC/控制器。
規格
| 串口 |
| 端口 |
1 x RS-232/422/485 |
| 通訊協議 |
Modbus RTU (Master) |
| EtherCAT |
| Ports |

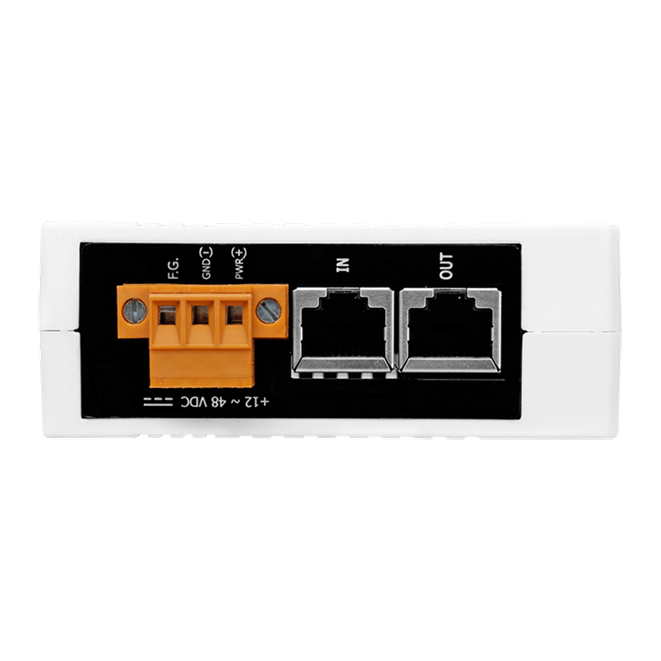

RJ-45 x 2
Distance between Stations: Max. 100 m (100BASE-TX)
Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| 周期時間 |
10 ms |
| 分布式時鐘 |
N/A |
| 電源 |
| 反極性保護 |
Yes |
| 輸入范圍 |
+12 VDC ~ +48 VDC |
| 功耗 |
0.1 A @ 24 VDC |
| 機構 |
| 外殼 |
Plastic |
| 尺寸 (mm) |
33 x 127 x 99 (W x L x H) |
| 安裝 |
DIN-Rail |
| 環境 |
| 工作溫度 |
-25 ~ +75 °C |
| 儲存溫度 |
-30 ~ +80 °C |
| 濕度 |
10 ~ 90% RH, Non-condensing |
