產品簡介
- 照度測量范圍：0 至 20,000 勒克斯
- 溫度測量范圍：-20 至 +60°C
- 濕度測量范圍：0 至 100% RH
- 支持 DCON 和 Modbus RTU/TCP 協議
- 支持以太網接口的 MQTT 協議
- 包括 RS-485/以太網通信接口
- 包括冗余電源輸入：PoE（IEEE 802.3af，1 類）和直流輸入
- 支持通過以太網進行 Web 配置和固件更新
- 兼容 IEEE802.11b/g/n 標準（僅限 iSN-201-WF）
- 支持無線網絡的基礎設施和限制 AP 模式（僅限 iSN-201-WF）
- 天花板安裝

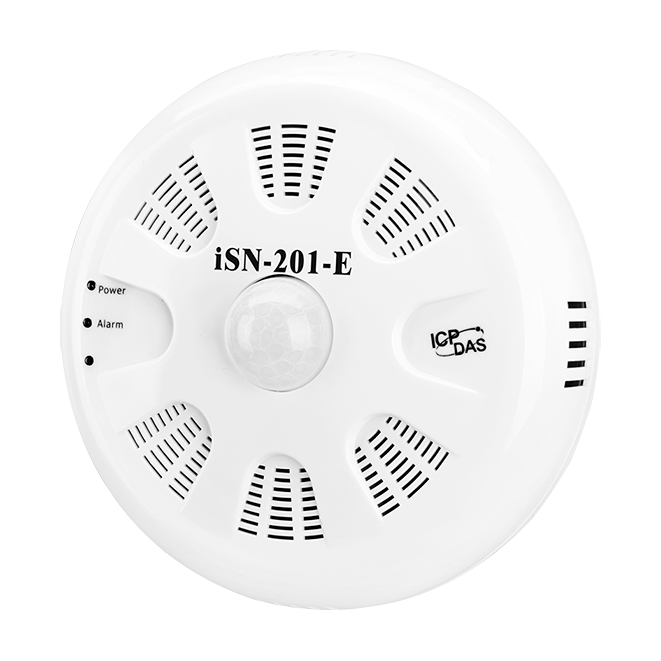

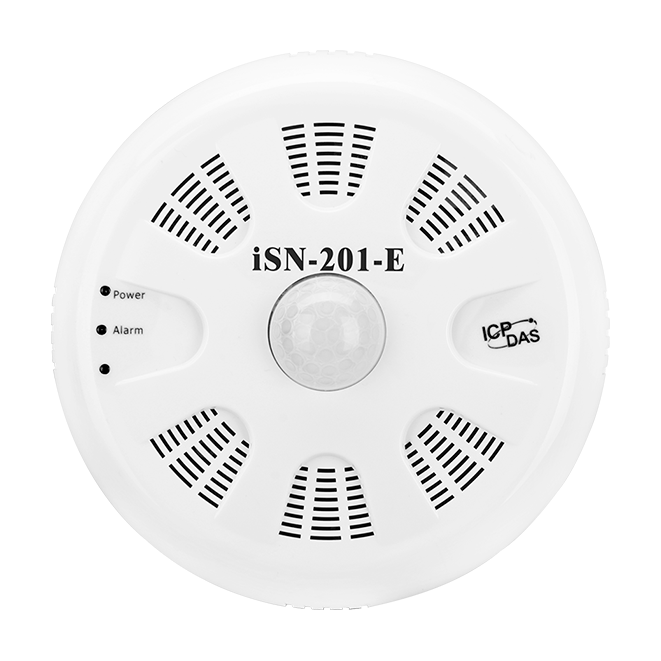

iSN-201 系列模塊可用于測量室內照度、溫度和濕度。 可以選擇多種接口連接以滿足個人需求，包括 RS-485/以太網/藍牙/Wi-Fi 型號。 多種型號提供對 DCON 和 Modbus RTU/TCP 協議的支持，并且可以輕松集成到現有的 HMI/SCADA/中央控制系統中。

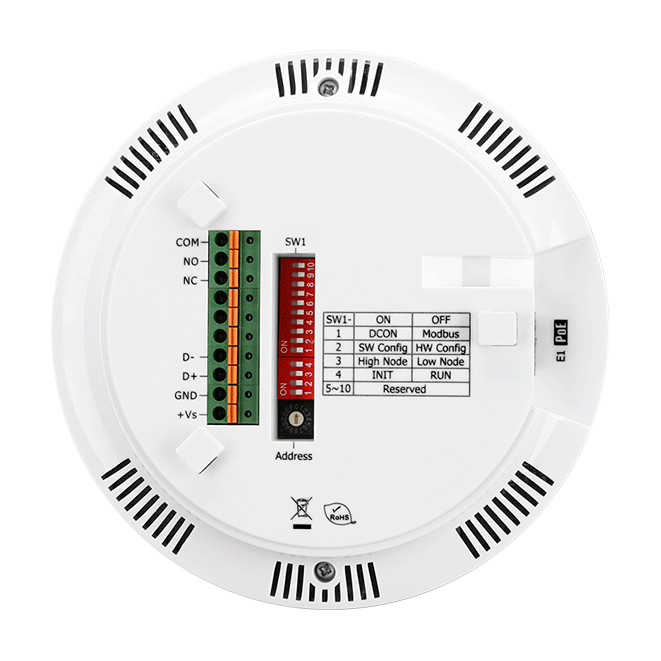

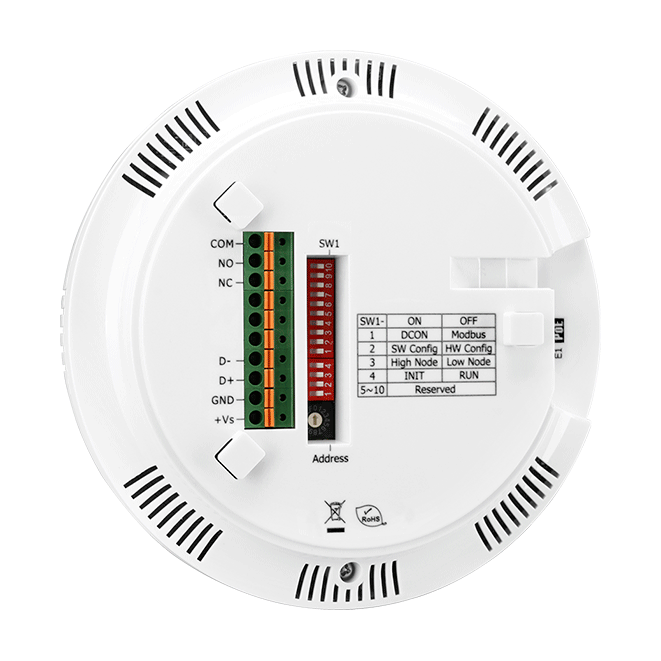

無需螺絲的快速連接器以及 DIP 和旋轉開關使模塊易于安裝、維修和維護。 白色簡約的外觀設計，確保與室內裝飾輕松搭配。
應用

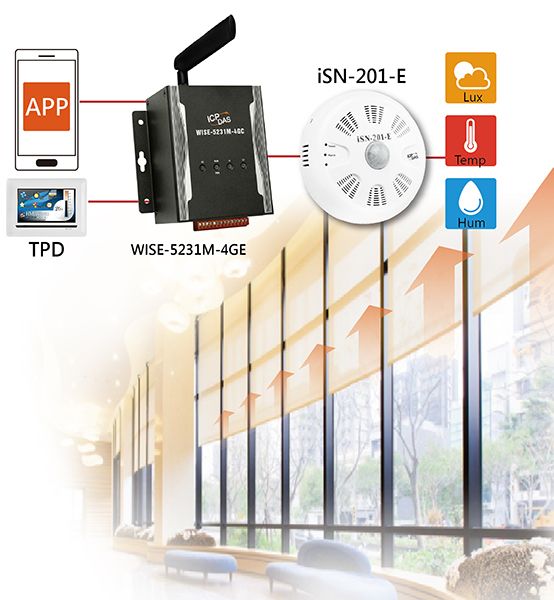

WISE-5231 和帶有照度計 iSN-201-E 的電動窗簾組合可以通過簡單的 Web 界面和邏輯控制輕松設置。 雙向聯鎖模式集成了電動窗簾和樓宇管理系統（BMS），同時采集環境傳感數據。 當檢測到室內溫度或濕度升高或陽光強烈時，它會自動啟動電動窗簾的拉動動作，或啟用個性化場景來控制家庭環境中的所有窗簾或特定窗簾組合。 此外，用戶可以編輯場景并在預定時間設置窗簾自動化。
規格
| EMS 防護 |
| EFT (IEC 61000-4-4) |
±4 kV for Power Line |
| ESD (IEC 61000-4-2) |
±4 kV Contact for each Terminal, ±8 kV Air for Random Point |
| LED 燈 |
| 狀態 |
Yes,1 as Power, 1 as Alarm Indicator
1 as Communication Indicator |
| 溫度量測 |
| 火災告警 |
65°C (Programmable) |
| 范圍 |
-40 ~ +120°C |
| 解析度 |
0.1°C |
| 準確度 |
Typical: ±0.5°C; refer to figure 2 |
| 濕度量測 |
| 范圍 |
0 ~ 100% RH |
| 解析度 |
0.1% RH |
| 準確度 |
Typical: ±3% RH @ 20 ~ 80% RH; refer to figure 1 |
| 照度量測 |
| 范圍 |
0 ~ 20,000 Lux |
| 解析度 |
1 Lux |
| 精度 |
±5% |
| 繼電器輸出 |
| 類型 |
Power Relay, Form C |
| 串口 |
| 端口 |
1 x RS-485
1 x Ethernet/PoE |
| 通訊協議 |
DCON, Modbus RTU, Modbus TCP, MQTT |
| 電源 |
| 反極性保護 |
Yes |
| 輸入范圍 |
10 ~ 48 VDC, PoE |
| 功耗 |
2 W |
| 機構 |
| 尺寸 (mm) |
Ø150 x 53 (Ø x H) |
| 安裝 |
Ceiling/surface mounted |
| 防水防塵等級 |
IP20 |
| 環境 |
| 工作溫度 |
0 ~ +75 °C |
| 儲存溫度 |
-30 ~ +80°C |
| 濕度 |
10 ~ 90% RH, Non-condensing |
